南通CAD机械制图核心课程培训班

【课程目标】

采用模块化教学体系与工厂实景教学模式，为不同基础的学员提供定制化学习方案。课程设置紧密对接企业用人需求，重点培养学员的实操能力和工艺理解。毕业要求独立完成完整加工项目，包括复杂曲面零件编程与加工。

【适用对象】

初高中、大中专毕业生、工厂普工，想学一门实用技术都可以

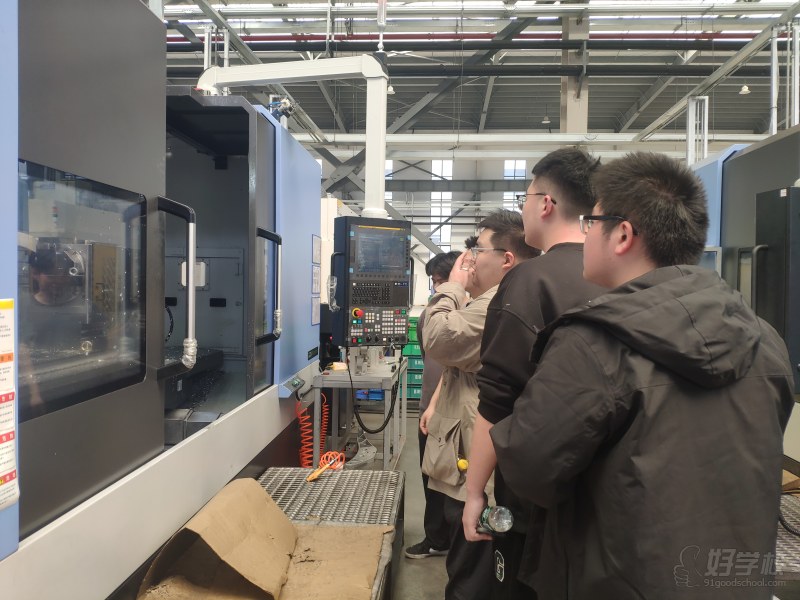

使用教材：教学区配备标准化数控加工车间，配置三轴/四轴/五轴加工中心。学员可进行真实工件加工演练，实训材料消耗包含在学费中。每日安排大量实操训练，确保技术熟练度达标。

【课程安排】

· 上课时间：全天班：08:30-17:00

·           晚间班：18:30-21:00一三五晚间）

·           周末班：周日全天

授课方式：理论授课+车间实训+项目实战

班级规模：小班授课

【增值服务说明】

· 免费复训：课程有效期2年

       指导：简历优化+模拟面试

· 技术答疑：终身技术支持

【课程内容】

核心逻辑，面向零基础、机械相关专业学生及初级设计/操机人员，目标是掌握AutoCAD机械制图全流程技能，能独立完成零件图、装配图绘制，对接企业图纸绘制、识读岗位需求，分阶段核心内容如下：

一、基础奠基阶段（入门核心）

机械制图基础

掌握机械制图国家标准（GB/T），理解三视图原理、投影规则；熟悉零件分类、结构要素，掌握尺寸公差、形位公差、表面粗糙度基础，建立机械制图整体认知。

CAD软件基础

熟悉AutoCAD软件界面、菜单栏、工具栏、命令行操作；掌握文件管理（新建/保存/导出）、视图操作（缩放/平移/旋转）、快捷键设置，能完成软件基础环境适配。

图纸基础设置

掌握CAD图纸规格（A4/A3等）、单位设置（毫米）、图层创建与管理；设置线型、线宽、颜色，规范图纸基础格式，贴合机械制图标准。

二、CAD二维绘图核心阶段（岗位必备）

基础绘图工具操作

熟练运用直线、圆弧、圆、多边形、椭圆、样条曲线等核心绘图工具；掌握修剪、延伸、偏移、镜像、阵列、倒角、圆角等编辑工具，能绘制简单零件轮廓。

复杂零件绘图技巧

掌握轴类、盘类、支架类、壳体类零件绘图方法；学会运用构造线、辅助线定位，处理复杂轮廓、异形结构，确保绘图精准、规范。

块与外部参照应用

掌握CAD块创建、插入、编辑技巧，创建常用零件（螺栓、螺母）块库；学会使用外部参照，简化重复绘图工作，提升绘图效率。

三、机械制图标注规范阶段（核心应用）

尺寸标注

遵循机械制图标准，掌握线性尺寸、角度尺寸、半径/直径尺寸、螺纹尺寸标注方法；合理布置标注位置，避免重复标注、标注混乱。

公差与粗糙度标注

掌握尺寸公差、形位公差（同轴度、平面度、垂直度）标注规范；学会表面粗糙度、焊接符号、剖切符号标注，确保图纸符合生产加工要求。

标注编辑与优化

掌握标注样式设置、标注修改技巧；优化标注布局，调整标注文字大小、线型，提升图纸可读性与美观度。

四、装配图绘制阶段（落地核心）

装配图基础绘制

掌握装配图绘制流程，学会零件布局、连接关系绘制；绘制装配中心线、配合尺寸，明确各零件装配关系。

装配图细节处理

掌握装配图中剖面、剖切画法；学会明细表创建、零件编号标注，确保明细表与零件一一对应，标注规范。

图纸编辑与输出

掌握CAD图纸编辑、修改技巧，排查图纸错误；学会导出PDF、DWG格式文件，适配工厂加工、图纸归档需求，确保图纸兼容性。

五、实战与就业适配阶段

典型案例实战

实操轴类、盘类、支架类零件图绘制，完成全尺寸、公差、粗糙度标注；实操简单装配体绘图，完成装配图、明细表绘制。

常见问题排查

排查绘图中的尺寸偏差、线型错误、标注不规范等问题；解决CAD软件操作中的常见故障，提升绘图准确性。

就业适配技能

掌握企业CAD机械制图规范，创建标准化绘图模板；能独立完成零件图、装配图绘制与修改，适配机械设计、CNC操机、质检等岗位的图纸需求。

课程学习建议

夯实机械制图基础与CAD软件操作，重点突破绘图工具与标注规范；多练典型案例，注重图纸规范性，贴合企业实际绘图要求。

总结

课程核心围绕CAD软件操作、机械制图标准、二维绘图、标注规范、装配图绘制展开，聚焦实操与标准化，助力学员掌握CAD机械制图全流程技能，实现独立上岗。

【机构简介】

南通千能数控模具培训中心，旗下拥有两家实业模具公司。我公司拥有多台高精度模具加工设备和注塑成型设备，长期为国内外各大汽车企业提供各类大型模具的设计、生产、维护服务。为了满足市场产品的多样性，我们不断更新技术，把公司实际案例做成了教学课程，让课程更加贴近企业需求，为企业培养大量精英人才。

我校常年开设三轴编程，多轴编程，产品造型，CNC操作，模具设计，机械CAD等专业课程，软件囊括UG、Powermill、AutoCAD、Mastercam、WorkNC、Solidwork等。所有授课老师均拥有10年以上工作经验。课程模式为小班化分阶段学习，课后老师辅导，阶段考核不通过免费重修。

我们课程是理论和实践相结合，特别针对零基础学员，老师先讲工艺，再讲软件，只有工艺和软件相结合才能贴近实际，真正做到理论与实操紧密结合。

我校为学员提供了自己工厂作为实践基地，确保每个学员都能上机操作。每期课程结束以后，我们会要求每个学员，提供毕业设计，并且由老师辅导上机操作，做到培训一位，合格一位，就业一位。

目前，为满足不同学员的学习需求，我校课程设置灵活，设有全天班，业余班，周末班，晚间班以及网络班，为学员提供多元化的学习方式，欢迎各位学员来校咨询。

【教学优势】

教学优势：十五年实战工程师任教 ，理论40%+工艺案例60% ，配有实训车间，天天上机，工厂实战

学员保护：提供宿舍&食堂，小班手把手教学，学完可考职业能力等级证书、高级工程师证书，免费推荐就业

招生对象：零基础、转行、技术提升，欢迎带技术问题交流，免费试学、实地考察满意后报名

【师资介绍】

老师：

王军

模具设计讲师12年模具设计工作经验毕业于武汉大学机械设计专业，从事过汽车导航、行车记录仪、汽车配件、接插件、医疗器材、手机外壳、座机、平板电脑、步步高点读机、咖啡机等产品的塑胶模具，熟练各种塑胶模具结构，如前模斜顶、前模斜行位、行位出顶针、行位出斜顶、行位套行位、二次顶出、双色模、套啤模、热流道等复杂结构。 熟练运用UG、CAD软件，精通塑胶模具结构，对塑胶材料、注塑成型工艺有深入的了解。

纪林强

教龄： 7年

教学课程：CNC编程

千能数控教务主任，CNC编程讲师2008年毕业于南京农业大学 2009-2010 CNC操机2010 -2012华硕电脑高速铣一部 2012-2014南通捷达科技CNC编程 2015-2018长亨汽车模具有限公司，从事大型汽车模具编程，2019至今从事教学行业。精通UG，POWERMILL，Mastercam软件，车铣复合、多轴编程
