深圳整车电路电子基础课

【课程内容】

高压系统原理与维修安全实操

第一天

9:00--9:30    新能源汽车介绍及高压电安全风险防范讲解

10:20--11:30    整车上下电流程、漏电绝缘检测

下午

14：00——17：30

1、特斯拉与国产新能源电器架构的区别

2、车辆高压系统故障诊断流程

3、特斯拉与国产新能源绝缘故障诊断

4、检测工具：诊断仪，绝缘表的使用

5、特斯拉及国产新能源安全下电操作 （实操）

高压控制器外围故障诊断与实操

第二天

上午9：00——11：30

1、高压上电流程与故障分析

2、高压互锁原理讲解与故障分析

3、CAN通讯/LIN通讯电路讲解与故障分析

4、整车互锁、通讯电路图讲解、教你如何查询以及看懂车辆电路图

下午14：00——17：30

1、车辆诊断数据分析

2、车辆不上高压诊断与故障排查

3、特斯拉与国产新能源预充电路检测

4、互锁故障诊断与排查

5、车辆报文截取与保存 （实操）

空调系统与DCDC控制器故障诊断与实

第三天

上午9：00——11：30

1、空调系统原理与故障判断

2、电动压缩机/PTC故障判断

3、低压充电系统DCDC工作原理与故障判断

4、整车空调、DCDC电路图讲解、

下午14：00——17：30

1、空调系统故障诊断（制冷/制热故障）

2、特斯拉热泵系统故障检测与维修

3、压缩机故障检测与数据流分析

4、DCDC控制器故障诊断与排查

5、DCDC数据流分析 （实操）

6、空调系统及DCDC系统数据流分析

高压充电系统故障诊断与实操

第四天

上午9：00——11：30

1、高压充电机系统原理与OBC故障判断

2、快充原理与故障判断

3、整车OBC慢充、快充系统电路图讲解

下午14：00——17：30

1、充电口（慢充/快充）检测与故障判断

2、充电桩、充电枪故障检测

3、慢充系统故障诊断与数据流分析

4、特斯拉充电口模块认识与系统故障诊断

5、快充故障诊断与故障排查 （实操）

6、充电系统数据流分析

高压驱动系统故障诊断与实操

第五天

上午9：00——11：30

1、驱动系统，电机结构及（电机旋变、电机温度）工作原理介绍讲解

2、MCU电机控制器控制原理介绍讲解及故障诊断

3、整车电机控制器、驱动电机电路图讲解

下午14：00——17：30

1、实操电机异响、绝缘故障诊断

2、旋变线圈测量、旋变零位标定

3、电机高温故障排查

4、实操MCU电机控制器数据流分析

5、实操MCU电机控制器IGBT故障测量

6、示波器的使用及旋变波形测量

7、电控系统数据流分析 （实操）

动力电池故障诊断与实操

第五天

上午9：00——11：30

1、动力电池内部结构、电芯基础知识讲解

2、电池BMS管理系统讲解

3、动力电池压差、电压采集、温度采集、接触器粘连、等故障讲解

4、整车动力电池链接电路图讲解

下午14：00——17：30

1、动力电池离线诊断与数据流分析

2、动力电池开箱维修注意事项

3、动力电池故障检测，（绝缘，压差，采样）

4、动力电池均衡操作实操

5、动力电池系统数据流分析 （实操）

电子、电路基础课程

第八天

上午9：00——11：30

1、电学基础知识

2、万用表的的使用

3、电阻的基本功能、参数、识别

4、电阻串并联实际运用电路

5、热敏电阻、压敏电阻实际运用电路

6、电阻常见故障分析

7、车辆常见配件故障电阻测量演示

下午14：00——17：30

1、电容的基本功能、参数、识别

2、电容串并联实际运用电路

3、电容滤波电路

4、电容储能补偿作用

5、电容常见故障分析

第九天

上午9：00——11：30

1、电感的基本功能、参数、识别

2、电感在电路里的典型作用

电源滤波：平滑纹波

LC 谐振电路：选频、振荡

扼流圈：阻止高频干扰

开关电源：储能、升降压核心元件

3、电感量的测量、数字电桥的使用

4、车辆高压配件常见故障电感量测量演示

下午14：00——17：30

1、二极管的结构及主要参数、

2、常见二极管的种类与功能

3、二极管常见的应用电路（整流、稳压、钳位）

4、二极管的测量判断

5、二极管常见故障分析

6、车辆高压部件常见故障二极管管压降测量演示

第十天

上午9：00——11：30

1、三极管的功能、参数

2、三极管的电路应用

3、三极管的常见故障分析

4、场效应MOS管的功能、参数

5、场效应MOS管的分类PMOS\NMOS的区别及测量判断

6、场效应MOS管的电路应用

下午14：00——17：30

1、IGBT绝缘栅双极型晶体管的功能、参数

2、IGBT管常见故障分析与测量

3、SiC碳化硅的功能与参数

4、SiC碳化硅的常见故障分析与测量

5、SCR可控硅的功能、参数

6、SCR可控硅的常见故障分析与测量

7、车辆高压部件常见故障管压降测量演示

第十一天

上午9：00——11：30

1、降压电路工作原理讲解

2、升压电路工作原理讲解

3、MOS管/IGBT\驱动电路工作原理讲解

4、SCR可控硅驱动控制电路工作原理讲解

下午14：00——17：30

1、PFC功率因数校正电路工作原理讲解

2、CAN通讯电路工作原理讲解

3、Lin通讯电路工作原理讲解

4、车辆CNA、Lin通讯常见故障测量演示

教学现场

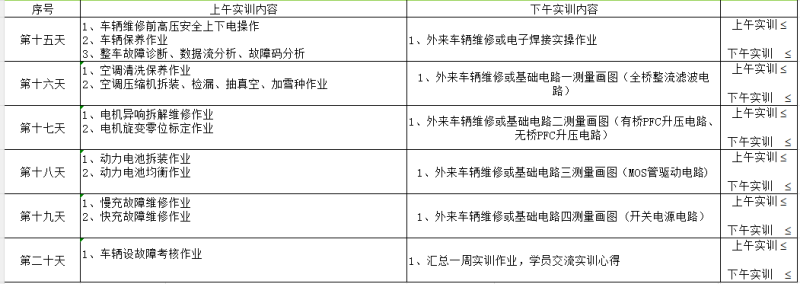

【第三周】电子、电路基础课程车间实训
